IE-iMcV-MultiWay

IE-iMcV-MultiWay - modulární 10/100/1000 Mbps Ethernet Media / Mode Converter

Víceúčelový 10/100/1000 Mbps demarkační modul

Obdobné zařízení jako standalone jednotka IE-Multiway

  • 4 zařízení v jednom
  • 4-portový switch, 1+1 uplink protection, duální metalika/SFP konvertor (dva nezávislé mediakonvertory)
  • SNMP
  • Podpora Jumbo frames
  • Bandwith management s Limiting and Traffic Shaping
  • Instalace do iMediaChassis a MediaChassis

Kompaktní, všestranné SNMP Gigabit Ethernet zařízení, které nabízí vnitřní a redundantní napájení možnosti.

IE-iMcV-MultiWay je modulární, CPE zařízení poskytující dva pevné porty 10/100/1000 Base-T a 2 SFP porty.SFP porty podporují optická vlákna nebo metalické SFP.Konzolový port a DIP přepínače poskytují možnosti konfigurace a režimu pro modul. IE-iMcV-MultiWay poskytuje OAM funkce s 802.3ah a 802.1ag podporu na každém portu. Jako průmyslová zařízení Ethernet, podporuje rozšířený teplotní rozsah od -40 ° až +85 ° C.

K dispozici jsou čtyři různé volitelné konfigurace IE-MultiWay. Mezi nimi je 1 +1 redundantní Uplink, 4-Port Gigabit Switch a Dual TP/Fiber SFP Media/Mode Converter (dva gigabitové optické konvertory v jednom). IE-iMcV-MultiWay je modulární variantou IE-MultiWay.

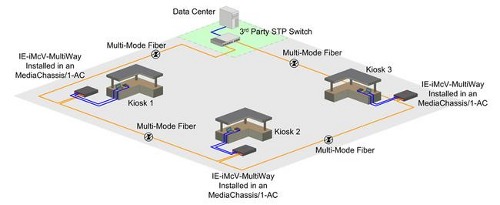

Nákres použití

IE-iMcV-MultiWay - modulární 10/100/1000 Mbps Ethernet Media schéma

1+1 protekční media konverter

IE-iMcV-MultiWay - modulární 10/100/1000 Mbps Ethernet Media 1+1 protekční media konverter

Vláknový repeater

IE-iMcV-MultiWay - modulární 10/100/1000 Mbps Ethernet Media Vláknový repeater

Specifikace

  • Technical
    • IEEE 802.3 10Base-T twisted pairv
    • IEEE 802.3u 100Base-TX twisted pair
    • IEEE 802.3ab 1000Base-T twisted pair
    • IEEE 802.3z 1000Base-LX or SX fiber
    • Extended temperature range
    • Plug-and-play operation
    • Accepts RJ-45 and SFP connectors
    • 50/125µm or 62.5/125µm multi-mode fiber
    • 9/125µm single-mode fiber
    • Single-strand fiber and CWDM models
    • FX and TX Auto Negotiation
    • AutoCross for MDI/MDIX
    • Layer 2 packet switching, store and forward (forwarding rate: 14,880 pps for 10 Mbps, 148,000 pps for 100 Mbps, 1,480,000 Mbps for 1,000 Mbps)
    • Jumbo Frames support (up to 10240) at Gigabit speed
  • Standard Compliance
    • IEEE 802.3ah
    • IEEE 802.1ag
    • IEEE 802.1q VLAN
    • SFP-MSA SFP standard (September 14, 2000)
    • SFF-8472 DDMI standard (Revision 1.0)
  • Mechanical
    • Dimensions 4.19”H x 0.78”W x 2.75”D (10.74 x 2 x 7.05 cm)
    • Shipping Weight 0.30 lbs (.11 kg)
  • Environmental
    • Operating Temperature: -40° F to +185° F (-40° C to +85° C)
    • Storage Temperature: -67 F to +257° F (-55° C to +125° C)
    • Operating Humidity 5% to 95% (non-condensing), 0 – 10,000 ft. altitude
  • Regulatory Approvals
    • FCC Class A
    • UL, cUL, CE

Informace pro objednávku

Model Fiber Fiber Ports Range Ethernet Ports Ethernet Connector
858-18121 SFP 2 Various 2 RJ45
